电路第五版答案邱关源 电路第五版知识点总结
第1章 电路模型和电路定律
1.1 复习笔记
电路是指将电气设备和电器元件根据功能要求按一定方式连接起来而构成的集合体。而把实际的电路经过理想化、抽象化和集总假设后而得到的理想化电路称为电路模型。
一、电压和电流的参考方向
因为，电流和电压都是标量，电流和电压的实际方向可能是未知的，也可能是随时间变动的，所以，有必要指定电流和电压的参考方向。
1电流的参考方向
电流的参考方向可以任意指定。分析电路时，若参考方向（见实线箭头）与实际方向（见虚线箭头）一致，则i＞0，如图1-1-1（a）所示；反之i＜0，如图1-1-1（b）所示。
表示方法：一般用箭头表示，也可以用双下标表示，如iAB表示电流参考方向是由A到B。
图1-1-1 电流的参考方向
2电压的参考方向
电压的参考方向也可以任意指定。分析电路时，若参考方向与实际方向一致，则u＞0，如图1-1-2（a）所示；反之u＜0，如图1-1-2（b）所示。
表示方法：用正极性（＋）表示高电位，负极性（－）表示低电位，而正极指向负极的方向就是电压的参考方向，也可以用双下标表示，如uAB表示电压参考方向是由A到B。
图1-1-2 电压的参考方向
3关联参考方向
对于一个元件或支路来说：如果指定元件的电流的参考方向是从电压参考极性的“＋”指向“－”，即两者的参考方向一致，则把电流和电压的这种参考方向称为关联参考方向；反之称为非关联参考方向。如图1-1-3所示，对A而言，u和i为非关联方向；对B而言，u和i为关联方向。

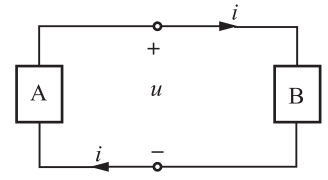

图1-1-3 关联参考方向的定义
